Widgets

Ein Widget ist ein grafisches Element in einem Dashboard, das dem Benutzer die Interaktion mit dem von UWP 4.0 verwalteten System ermöglicht.

Je nach Art des Widgets kann der Benutzer:

  • Echtzeitdaten, den Status einer Funktion oder einen Alarmzustand anzeigen;

  • Auf die Einstellungen einer Funktion zugreifen;

  • Tabellen anzeigen

  • Befehle senden;

  • Die Verteilung der Widgets anpassen.

  • Ereignisse anzeigen.



Diese Art von Widget ist einer bestimmten Funktion zugeordnet, die zuvor mit dem UWP IDE konfiguriert wurde.

Je nach zugehöriger Funktion können Sie dies tun:

  • Befehle senden (z.B. Licht ein-/ausschalten, Jalousien anheben/absenken, usw.),

  • sollwerte (z.B. Heizsollwert) oder andere Parameter (z.B. Verzögerungen) ändern und

  • Funktionsstatus oder Alarme anzeigen.

Das Echtzeit-Widget zeigt den Echtzeitwert oder den Status der ausgewählten Variablen an.

Hinweis: Sie können dem Echtzeit-Widget einen Titel zuweisen.

Das Archiv-Widget zeigt den Echtzeitwert oder den Status der ausgewählten Variablen* und den Trend dieser Variablen* an.

*Hinweise:

  • Die Variablen werden in einer Tabelle dargestellt, die auf einer anderen Seite angezeigt wird

  • Die gleichen Variablen, die sowohl im Verlaufs-Widget als auch im Echtzeit-Widget angezeigt werden, können unterschiedliche Namen haben.

Für jede Variable können Sie den Tabellentyp für Durchschnitts-, MIN- und MAX-Werte auswählen:

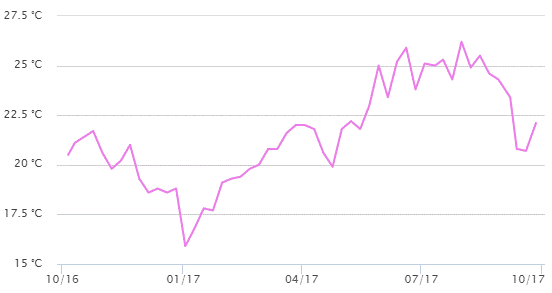

Linie

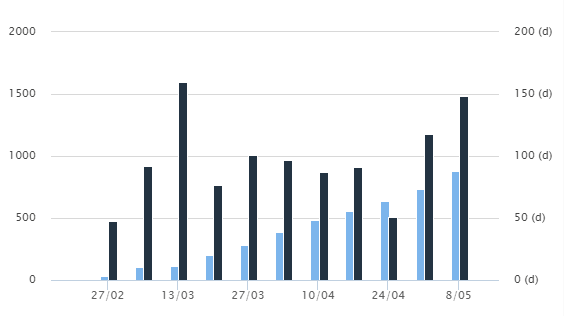

Balken

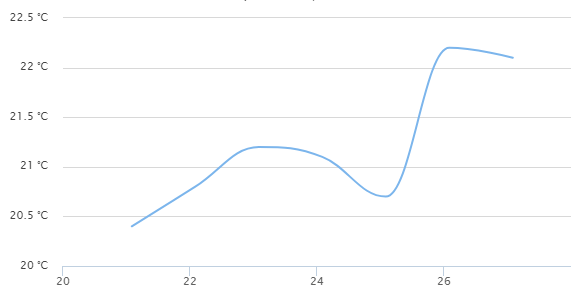

Keil

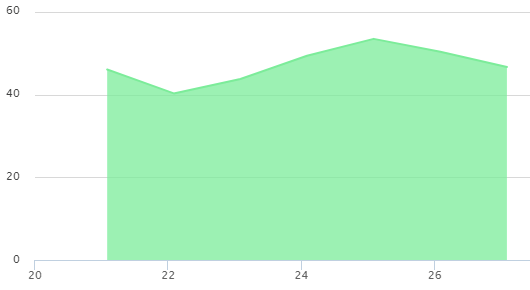

Bereich

Es erlaubt Ihnen, die Verteilung der Widgets im Dashboard anzupassen.

Sie können:

  • die automatische Verteilung der Widgets zu ändern

  • horizontal zwei oder mehr Widgets (bis zu 4) anzuordnen

  • Widgets nach Funktion umzugruppieren.

Hinweis: Dieses Widget ist nicht im benutzerdefinierten Tabellen-Dashboard verfügbar.

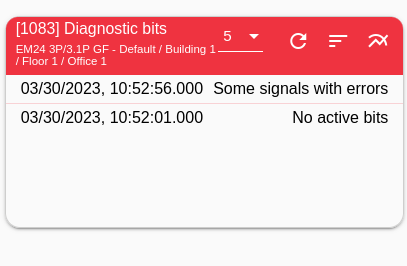

Mit dem Ereignis-Widget können Sie Ereignisse in einer Tabelle anzeigen (siehe Abbildung unten):

Vom der Dropdownliste aus können Sie die Anzahl der anzuzeigenden Ereignisse auswählen (5, 10, 20 oder 50).

Klicken Sie auf , um die Archiv-Tabelle zu öffnen.



Element

Beschreibung

A

Grund-/Default und Status-Symbole.

Befehle entsprechend der Funktion.

Für weitere Informationen siehe Function widget elements

Zugriff auf die Widgets-Einstellungen Seite.

Hinweis: Für jeden Widgettyp sind unterschiedliche Parameter zu verwalten.
Kalender für Ereignisplanung (siehe Ereignis zeitplan ).

Vom allgemeinen Alarmwidget leitet Sie dieses Element zur Alarme-Seite (Alarms) weiter; vom Zähleralarm-Funktionswidget (Counter Alarm) aus erlaubt Ihnen dieses Element, das Format für einen Bericht zu wählen, den Sie auf der Berichte-Seite (Reports) > Geschichte-Tab (History) finden.

Hinweis: nur für die Alarm-Funktionen (Typen von Alarmfunktionen).

Erweitert das Befehlsmenü.

Für weitere Informationen siehe Functions > Benutzeroberfläche.



Hinweis: Die Liste hängt von der mit dem UWP IDE vorgenommenen Konfiguration ab.
