Introduzione
EM511 is an energy analyzer for direct connection up to 45 A, for single-phase systems up to 240 V L-N. In addition to a digital input, the unit is can be equipped, according to the model, with a static output (pulse or alarm), a Modbus RTU communication port or an M-Bus communication port.
Descrizione

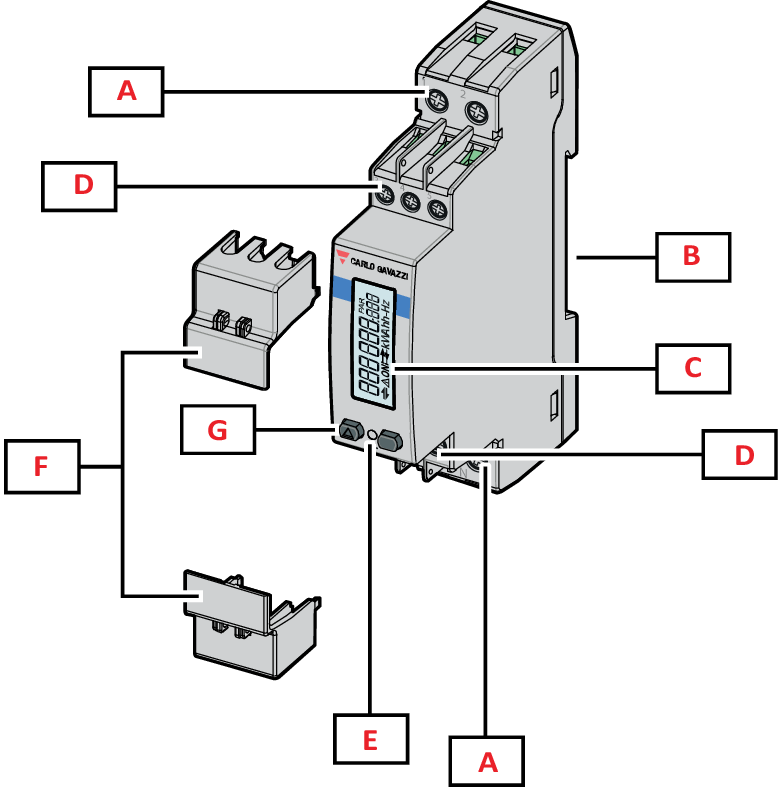

Figura 1 EM511
|
Area |
Descrizione |
|---|---|
|
A |
Ingressi di tensione / Ingressi di corrente |
|
B |
Staffa montaggio guida DIN |
|
C |
Display |
|
D |
Connessioni ingresso digitale, uscita digitale e comunicazione |
|
E |
LED |
|
F |
Coperture sigillabili |
|
G |
Pulsanti per navigazione e configurazione |
Versioni disponibili
|
Codice |
Connessione |
Uscita |
Approvazione MID |
Approvazione MID svizzera |
Approvazione cULus |
|---|---|---|---|---|---|
| EM511DINAV81XO1X |
Connessione diretta sino a 45 A |
Uscita digitale |
|
|
x |
| EM511DINAV81XS1X |
Connessione diretta sino a 45 A |
RS485 Modbus RTU |
|
|
x |
| EM511DINAV81XM1X |
Connessione diretta sino a 45 A |
M-Bus |
|
|
x |
|
EM511DINAV81XO1PFA EM511DINAV81XO1PFB |
Connessione diretta sino a 45 A |
Uscita digitale |
x |
|
|
|
EM511DINAV81XS1PFA EM511DINAV81XS1PFB |
Connessione diretta sino a 45 A |
RS485 Modbus RTU |
x |
|
|
|
EM511DINAV81XM1PFA EM511DINAV81XM1PFB |
Connessione diretta sino a 45 A |
M-Bus |
x |
|
|
|
EM511DINAV81XS1PFA70 EM511DINAV81XS1PFB70 |
Connessione diretta sino a 45 A |
RS485 Modbus RTU |
x |
|
|
| EM511DINAV81XO1SFA |
Connessione diretta sino a 45 A |
Uscita digitale |
|
x |
|
| EM511DINAV81XS1SFA |
Connessione diretta sino a 45 A |
RS485 Modbus RTU |
|
x |
|
| EM511DINAV81XM1SFA |
Connessione diretta sino a 45 A |
M-Bus |
|
x |
|
Modelli PFA e modelli SFA
Funzione easy connection: indipendentemente dal verso della corrente, la potenza è sempre di segno positivo e contribuisce a incrementare il contatore di energia positiva. Il contatore di energia negativa non è disponibile.
Modelli PFB
Bidirezionale. Entrambi kWh+ (energia importata) e kWh- (energia esportatay) sono certificati MID
UCS (Universal Configuration Software - software di configurazione universale)
UCS è disponibile in versione Desktop e Mobile.
Può collegarsi a EM511 tramite RS485 (protocollo RTU, solo versione desktop).
Con UCS è possibile:
- configurare l'unità (online o offline);
- visualizzare lo stato del sistema a fini diagnostici e di verifica della configurazione
Panoramica delle funzioni di UCS:
- Configurazione del sistema con contatore di energia collegato (setup online)
- Definizione del setup con energia non connessa e sua successiva applicazione (setup offline)
- Visualizzare le principali misure
- Visualizzare lo stato di ingressi e uscite
- Visualizzare lo stato degli allarmi
- Registrazione delle misure delle variabili selezionate
